在日常生产中，经常涉及到注塑机和外部设备的连接，然而，取电作业切不可马虎大意。今天我们将以“取电方法”为话题，用图解的方式给大家详细说一下禁止取电区域和可取电区域分别在哪里。

01 成型机内部电源取用禁止

（1）成型机盘内自有电源开关处明令禁止任何外部设备取电使用。不规范的取电会导致成型机供电电压下降，基板损坏，短路，火灾等严重危害发生。（参照禁止取电位置）

（2）成型机内部命令禁止取电位置，务必悉知。

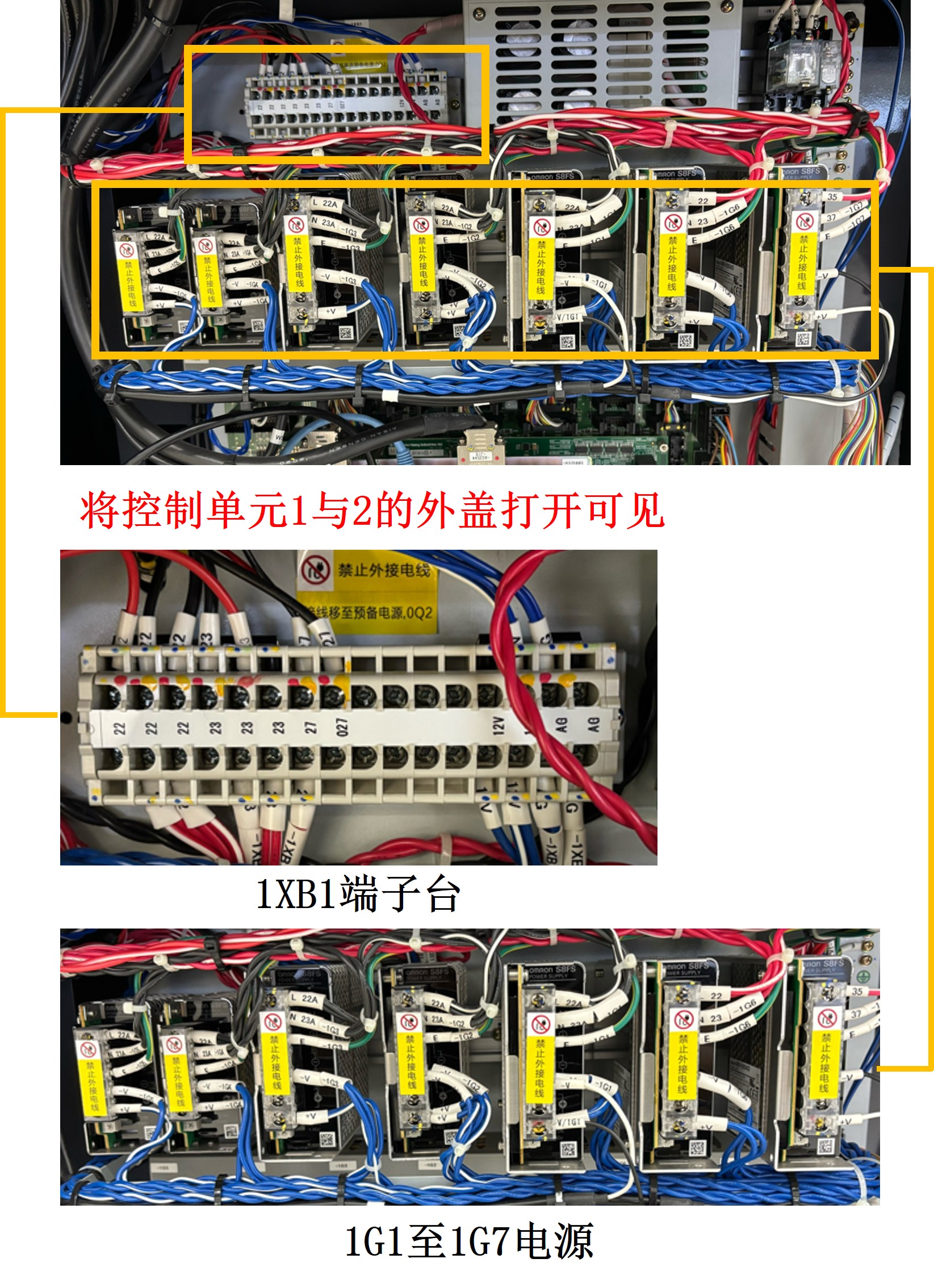

禁止取电位置

注：

1G1至1G7电源板输入电压为直流280V与交流200V，输出电压为5V 12V 24V，这些电源是为成形机各基板提供的，所以请勿从此处外接辅机取电配线。

02 外部设备正确取电

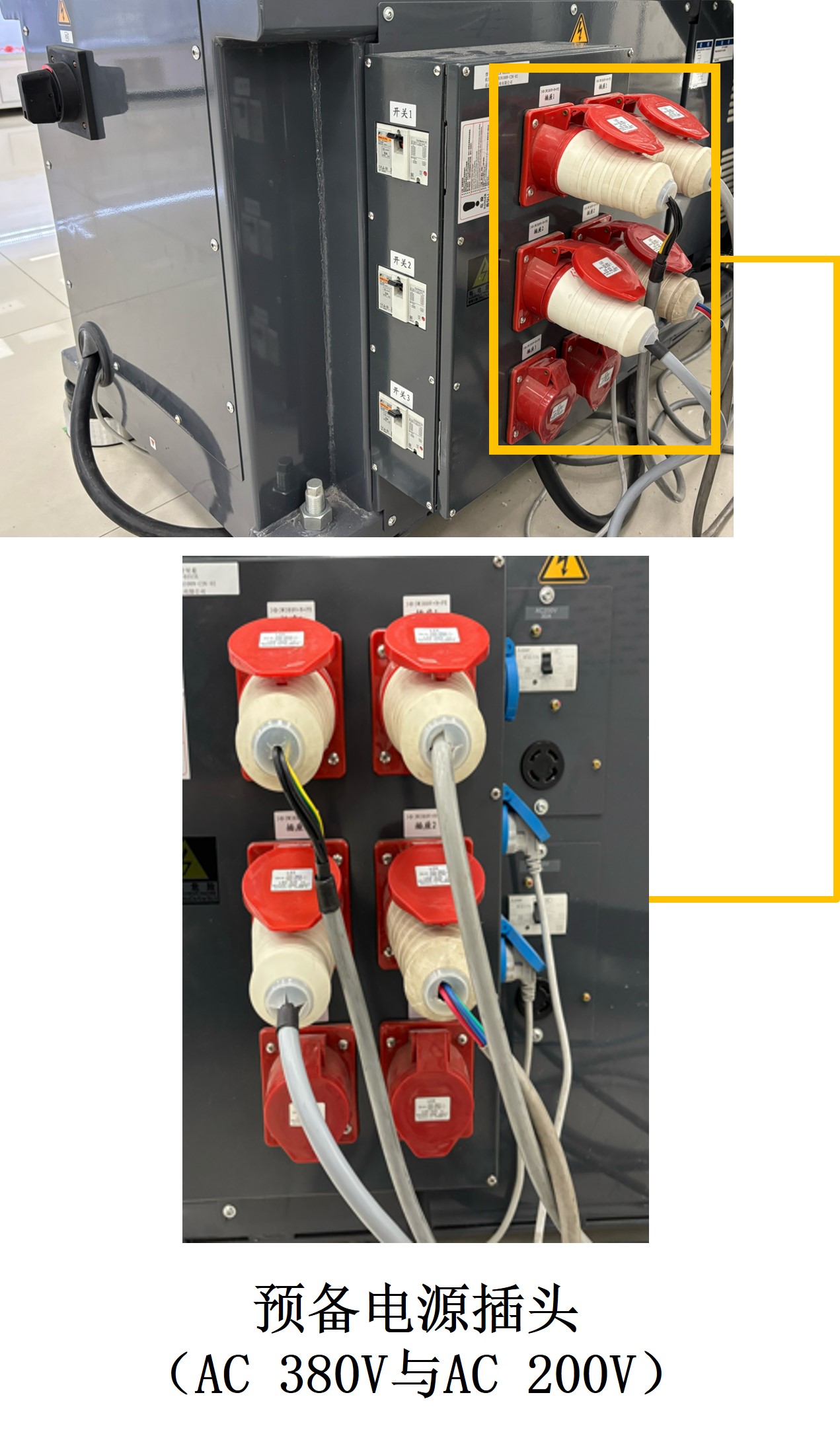

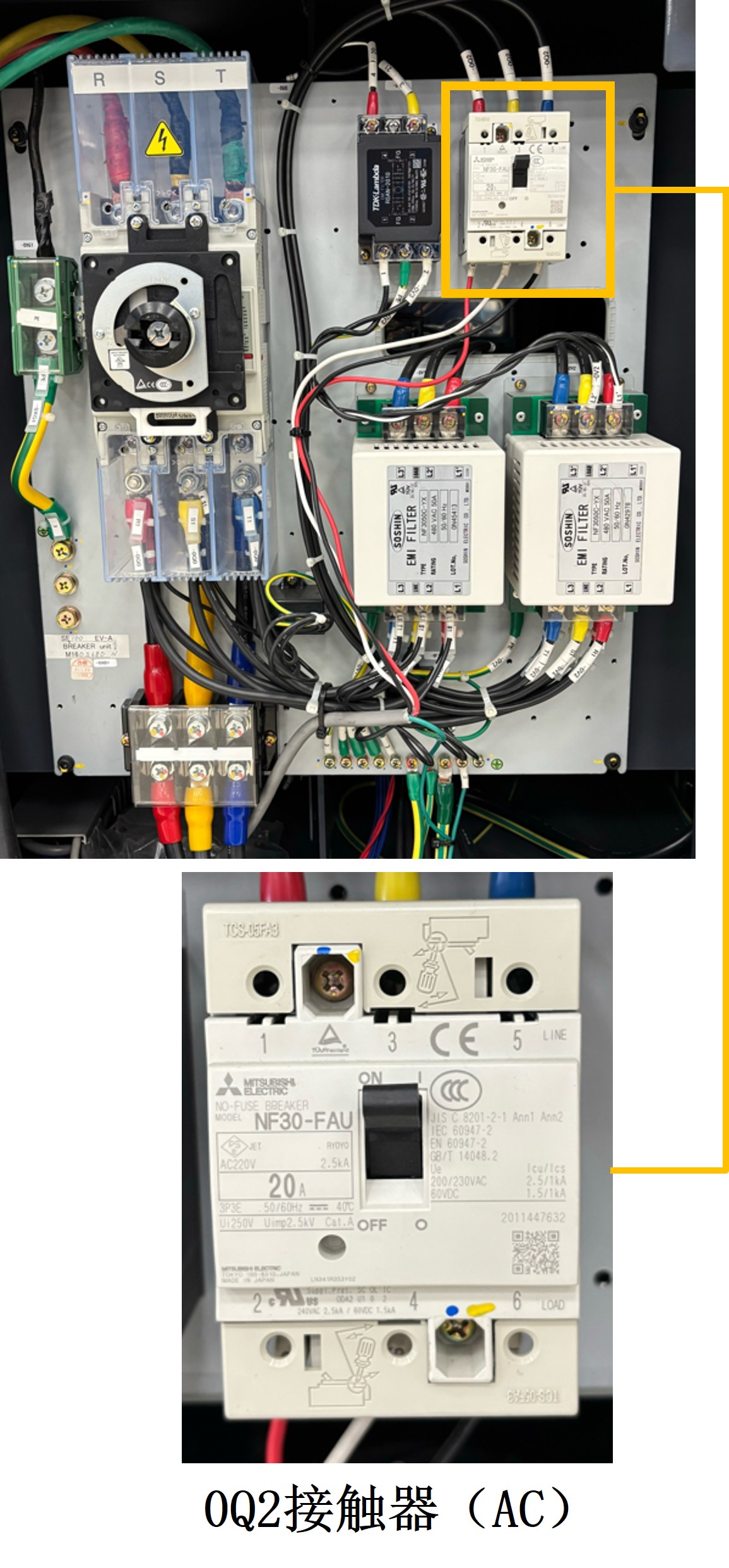

（1）目前住友成型机只开放了2处AC200V供外部设备取电的电源开关。①0Q2电源开关，位于总断路单元侧。 ②预备电源开关，位于成型机反操作侧。（参照电源取用图 ）

（2）外部设备如需追加弱电直流电源的场合，弱电直流电源也必须从0Q2电源开关处进行取电。并把直流电源地线正确的连接至接地螺钉处。

可取电位置

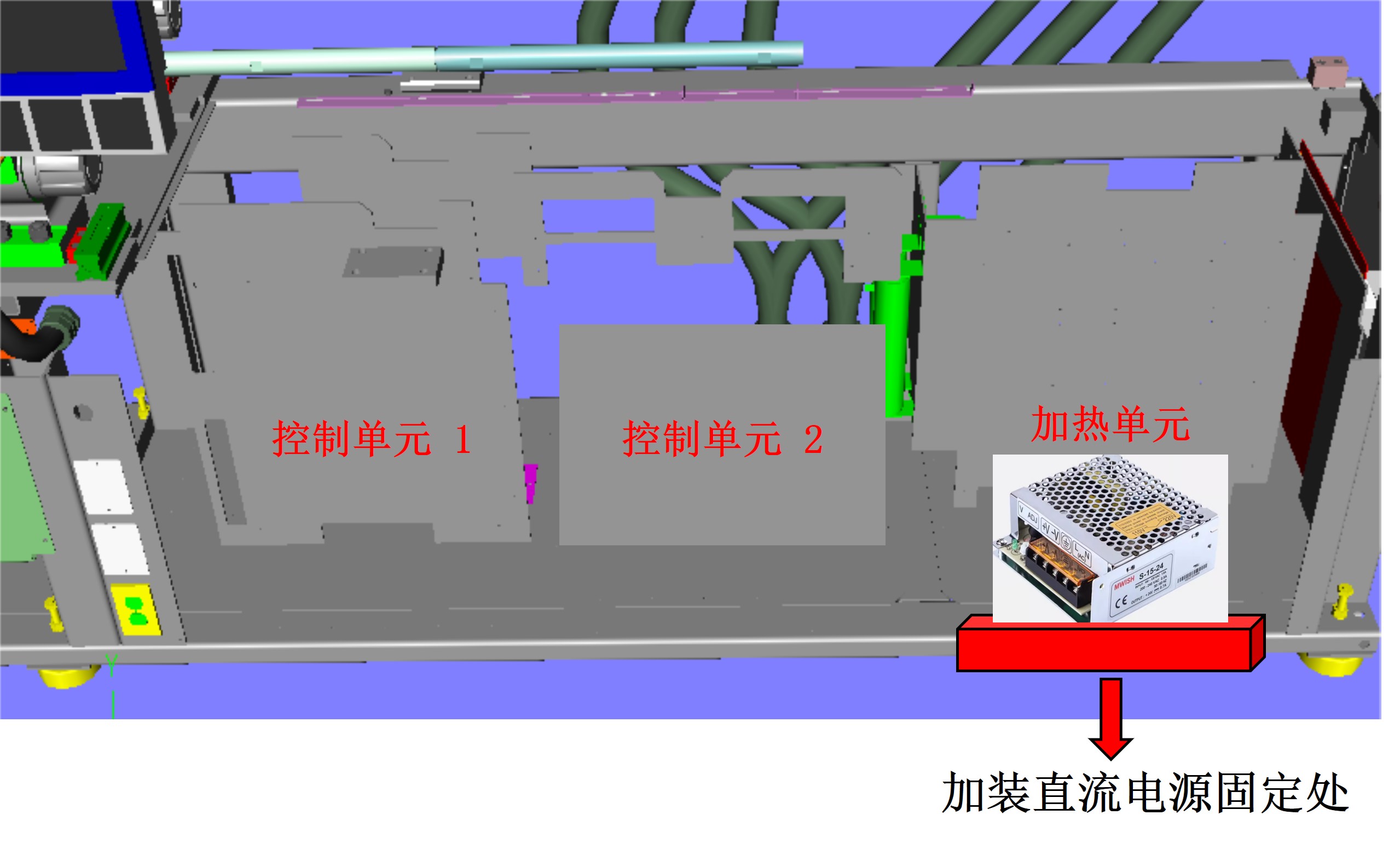

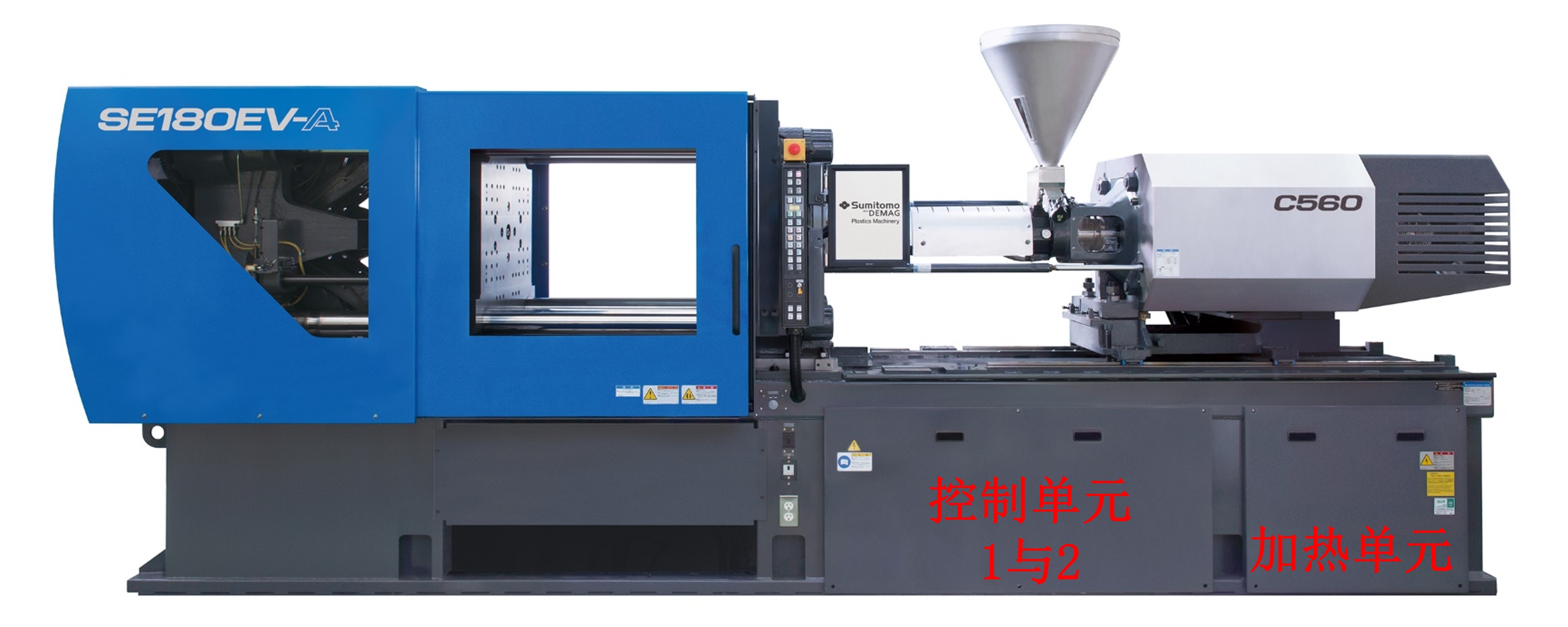

如需加装直流电源的话，请将直流电源固定于加热单元内的线槽上。控制单元1、2禁止放置。

如下图所示：

以上内容如有任何不明之处，可与我司售后服务部门取得联系。
