别让参数盲调“吃掉”利润!住友波形设置方法学起来!

注塑参数反复调试仍出废品?波形设置偏差导致产品飞边、缩水?为了让大家更好地了解住友注塑机,我们将为大家介绍住友各类应用及解决方案。本期为您介绍的是住友的波形设置方式,帮助您提升良品率,有效节省原料成本。掌握核心方法,告别无效调试!

首先,为了监测合模力,我们将对各类波形进行设置。

波形的设置方法

 STEP.1

1)点击【监视】标签。

2)选择【波形】。


 STEP.2

3)点击触发【充填开始】※如已设定为充填开始,请在选择其他项目后再次点击【充填开始】


4)点击【YES】将自动选择波形项目


5)将【比率】更改为【国际单位】


6)【保压设定】更改为【合模力检测】

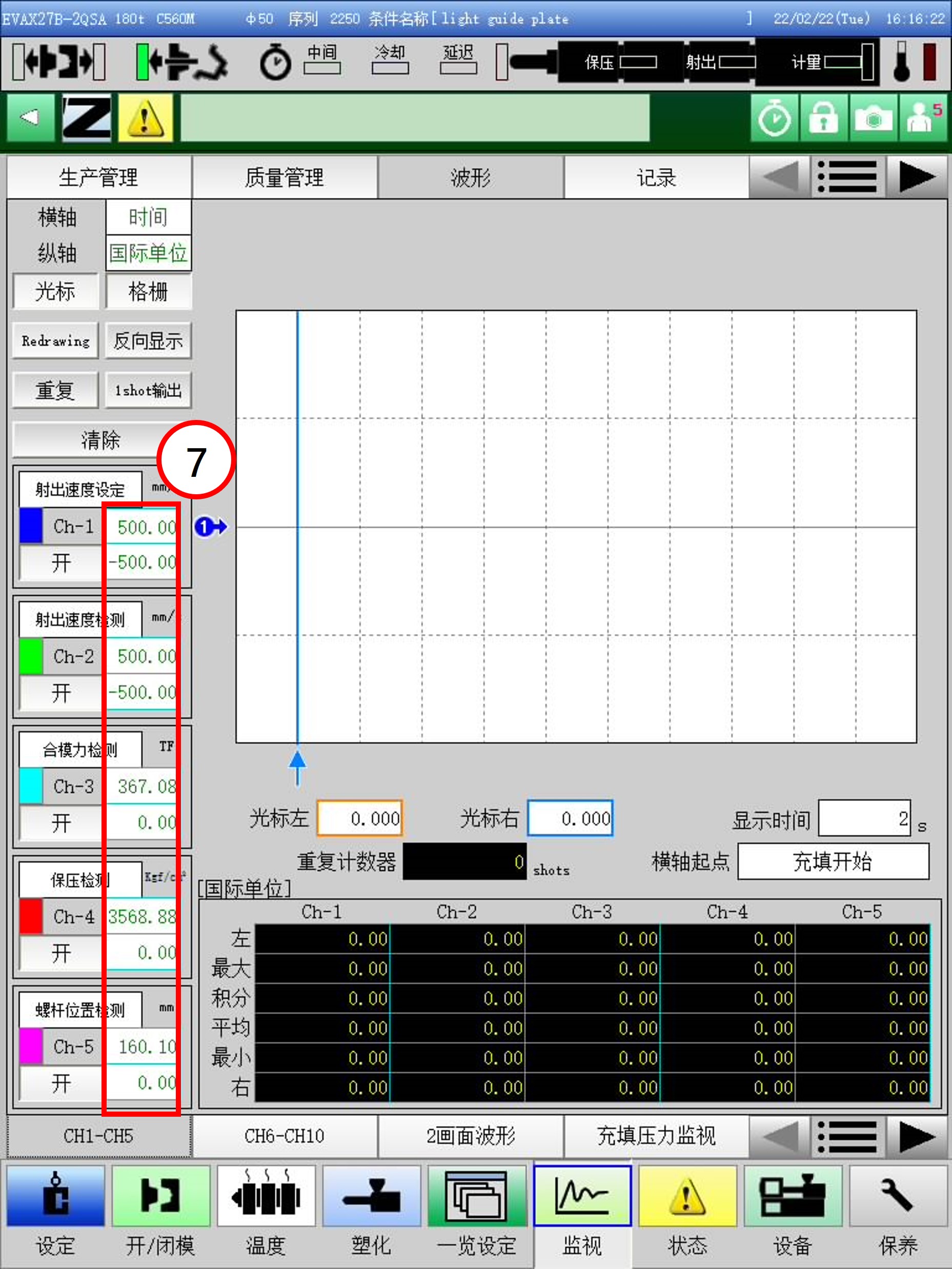

7)设置各类参数范围※设定为4的倍数便于查看


8)设置采样时间※ 建议将注射时间与保压时间之和稍加一点时间作为设定基准,这样更便于观察。


9)如下所示,如果射出和合模力的波形一致,则设置完成


合模力的确认方法

1)降低整体合模力

选择【塑化】标签的【射出・计量】

【全自动中合模力补正】设置为“开”

在【合模力】中输入数值,即可在全自动中降低合模力

※ 全自动中可降低的合模力,最多可达到注塑机规格的10%。如果想继续降低合模力,则需要再次调整合模力

例:100吨的注塑机,在全自动中只能下降10吨的合模力。


2)降低整体的合模力如下


3)合模力的检测波形并不是直线,膨胀后,在合模力不足的状态下,需要用更高的合模力来进行注塑成形


通过以上的说明,波形设定的方法您学会了吗?如果对如何提升生产效率、降低不良发生率有进一步的想法,欢迎通过官方微信或官方网站联系我们咨询探讨,我们会有专人为您答疑解惑。
